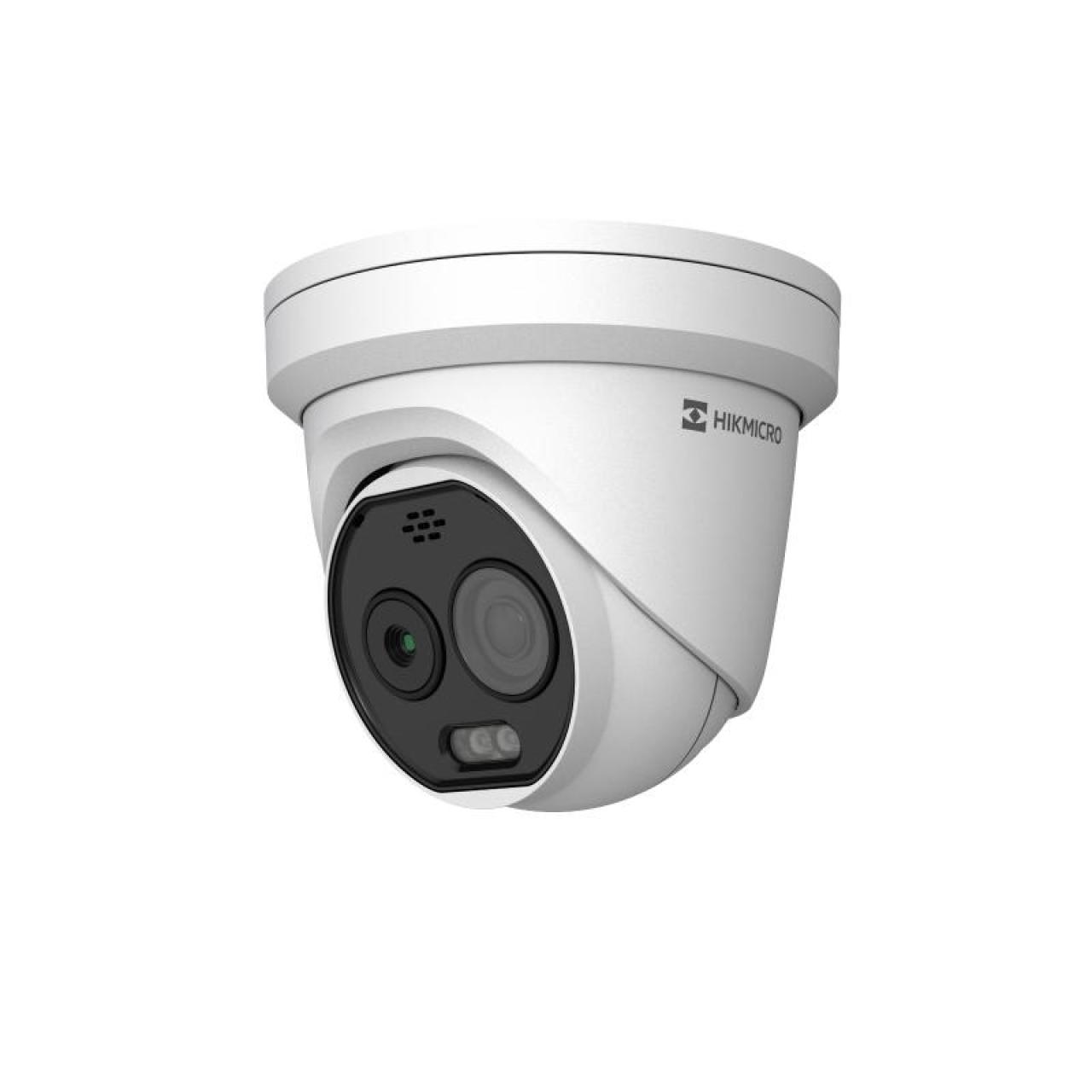

Câmara de torre de rede com espectro duplo térmico e ótico

Name: Câmara de torre de rede com espectro duplo térmico e ótico
Brand: Hikvision
Availability: InStock
Rating: 5.0 (1 reviews)

Resolução de 256 × 192, 12 μm, VOx UFPA, NETD ≤ 25 mK (25 °C, F1.0)
Maior alcance de deteção de pessoas e veículos e taxa de falsos alarmes extremamente baixa com o modelo de IA em grande escala da GUANLAN
Compatível com lâmpada híbrida inteligente: luz branca, infravermelhos e modo inteligente
Alarme de exceção de temperatura, -20 °C a 150 °C (-4 °F a 302 °F), ± 8 °C (± 14,4 °F)
Algoritmo de deteção de focos de incêndio
Algoritmo de deteção de fumo
Tecnologia de processamento de imagem: linear, histograma, modo AGC térmico autoadaptativo, DDE, DNR 3D
Detetor de alta qualidade com 10 anos de garantia

View Less

Data Sheet

Available models:

HM-TD1228-2/G1/T3A

View more View Less

HM-TD1228-2/G1/T3A

Specification
Resources
Accessories

Data Sheet

Módulo térmico
Sensor de imagemMatrizes de plano focal não refrigeradas de óxido de vanádio
Resolução256 × 192
Passo do pixel12 μm
Gama espectral8 μm a 14 μm
NETD≤25 mK (25 °C, F1.0)
Distância focal2,1 mm
IFOV5,71 mrad
Campo de visão90° × 65,4° (H × V)
Min. Distância focal0,1 m
AberturaF1.0
Zoom digital×2, ×4

Módulo ótico
Sensor de imagem1/2,7" CMOS de varrimento progressivo
Resolução5 MP, 2688 × 1944
Min. Iluminação0,0176 Lux @(F2,25, AGC ativado), 0 Lux com infravermelhos
Velocidade do obturador1 s a 1/100.000 s
Distância focal2,2 mm
Campo de visão128,3° (horizontal) x 75,4° (vertical)
Abertura (Intervalo)F2.25
WDR120 dB

Efeito de imagem
Fusão de imagens de dois espectrosMostrar os detalhes do canal ótico no canal térmico
Imagem na imagemExibir uma imagem parcial do canal térmico no ecrã completo do canal ótico
Coloração do alvoSim. Compatível com os modos «White Hot» e «Black Hot».

Iluminador
Suplemento leveHíbrido (IR, luz branca ou modo inteligente)
Distância IRAté 30 m

Alarme sonoro e visual
Gama White LightAté 30 m
Alarme visualSim. Alarme de luz branca com frequências de intermitência ajustáveis
Alarme sonoro Sim, para dois tipos de alarme sonoro (VCA e exceção de temperatura) 2 alertas de voz predefinidos (um para cada um) 6 alertas de voz personalizados importáveis (6 opções comuns aos dois tipos)

Função inteligente
VCA4 tipos de regras VCA (travessia de linha, intrusão, entrada na região e saída da região), até um total de 8 regras VCA.
Medição da temperatura3 tipos de regras de medição de temperatura (ponto, área, linha), num total de 21 regras
Intervalo de temperatura-20 °C a 150 °C (-4 °F a 302 °F)
Precisão da temperatura±8 °C (±14,4 °F)
Deteção de incêndioDetecção dinâmica de incêndios, com capacidade para detetar até 10 pontos de incêndio

Vídeo e áudio
Fluxo principalTérmico: 25 fps (1280 × 720, 704 × 576, 640 × 512, 320 × 240) Ótica: 50 Hz: 25 fps (2688 × 1944, 2688 × 1520, 1920 × 1080, 1280 × 720) 60 Hz: 30 fps (2688 × 1944, 2688 × 1520, 1920 × 1080, 1280 × 720)
SubcorrenteTérmico: 25 fps (704 × 576, 640 × 512, 320 × 240) Ótica: 50 Hz: 25 fps (704 × 576, 352 × 288) 60 Hz: 30 fps (704 × 480, 352 × 240)
Compressão de vídeoFluxo principal: H.265/H.264 Sub-corrente: H.265/H.264/MJPEG
Compressão de áudioG.722.1/G.711ulaw/G.711alaw/MP2L2/G.726/PCM

Vídeo e imagem
Paletas de cores17 tipos (Branco incandescente, Preto incandescente, Fusão 1, Arco-íris, Fusão 2, Arco-ferro 1, Arco-ferro 2, Sépia, Cor 1, Cor 2, Fogo gelado, Chuva, Vermelho incandescente, Verde incandescente, Azul escuro, Inverno, Verão)

Rede
ProtocolosIPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP
Armazenamento em redeArmazenamento local em cartão MicroSD/SDHC/SDXC (até 512 GB), NAS (NFS, SMB/CIFS), Reabastecimento Automático pela Rede (ANR)
APIISAPI, ISUP, SDK da Hikvision e plataforma de gestão de terceiros, Open Network Video Interface (Perfil S, Perfil G, Perfil T, Perfil M), OTAP
Visualização em direto simultâneaAté 20 canais
Nível de utilizador/anfitriãoAté 32 utilizadores, 3 níveis: Administrador, Operador, Utilizador
SegurançaAutenticação de utilizadores (ID e palavra-passe), vinculação de endereços MAC, encriptação HTTPS, IEEE 802.1x (EAP-MD5, EAP-TLS), controlo de acesso, filtragem de endereços IP
ClienteiVMS-4200, Hik-Connect
Navegador WebVisualização ao vivo (plug-in permitido): Internet Explorer 11 Visualização ao vivo (sem plug-ins): Chrome 57.0 ou superior, Firefox 52.0 ou superior Serviço local: Chrome 57.0+, Firefox 52.0+

Interface
Entrada de alarme1, entrada de alarme (0-5 VCC)
Saída de alarme2, saída de alarme (ações de resposta ao alarme configuráveis)
Ação de AlarmeGravação em SD/Saída de relé/Captura inteligente/Carregamento via FTP/Integração com e-mail
Entrada de áudio1, interface de entrada de microfone/entrada de linha de 3,5 mm Entrada de linha: 2 - 2,4 V [p-p], impedância de saída: 1 kΩ ± 10%
Saída de áudioNível linear, impedância: 600 Ω
Interface de comunicação1, interface Ethernet RJ45 autoadaptável de 10 M/100 M. 1, Interface RS-485 (semidúplex)
Potência de saída12 VCC, máx. 1 W

Geral
Linguagem do cliente Web 32 idiomas Inglês, russo, estónio, búlgaro, húngaro, grego, alemão, italiano, checo, eslovaco, francês, polaco, holandês, português, espanhol, romeno, dinamarquês, sueco, norueguês, finlandês, croata, esloveno, sérvio, turco, coreano, chinês tradicional, tailandês, vietnamita, japonês, letão, lituano, português (Brasil)
Fonte de alimentação12 VCC ± 25 %, ficha de alimentação coaxial de φ 5,5 mm PoE (802.3at, classe 4)
Consumo de energia12 VCC ± 25 %: 0,85 A a 1,42 A, máx. 12,8 W PoE (802.3at, classe 4): 42,5 V a 57 V, 0,22 A a 0,3 A, máx. 12,8 W
Temperatura/Humidade de funcionamentoTemperatura: -40 °C a 65 °C (-40 °F a 149 °F) Humidade: 95 % ou menos
Nível de proteçãoNorma IP67 TVS 6000V: proteção contra raios, proteção contra picos de tensão, proteção contra transientes de tensão
Dimensões138,3 mm × 138,3 mm × 121,6 mm
Peso975,6 g

Tabela de alcance de deteção/Alcance da função inteligente
Intervalo de VCA para seres humanos24 m
Gama VCA para veículos60 m

Aprovação
EMCCE-EMC (EN 55032: 2015, EN 61000-3-2:2019, EN 61000-3-3: 2013+A1:2019, EN 50130-4: 2011+A1: 2014); RCM (AS/NZS CISPR 32: 2015); IC (ICES-003: Edição 7)
SegurançaCB: IEC 62368-1: 2014+A11; CE-LVD: EN 62368-1: 2014/A11: 2017; BIS: IS 13252 (Parte 1): 2010/ IEC 60950-1: 2005 LOA: SANS/IEC 60950-1
AmbienteCE-RoHS: 2011/65/UE, WEEE: 2012/19/UE, Âmbito de aplicação: Regulamento (CE) n.º 1907/2006
ProteçãoIP67: IEC 60529-2013

Módulo térmico

Sensor de imagem

Matrizes de plano focal não refrigeradas de óxido de vanádio

Resolução

256 × 192

Passo do pixel

12 μm

Gama espectral

8 μm a 14 μm

NETD

≤25 mK (25 °C, F1.0)

Distância focal

2,1 mm

IFOV

5,71 mrad

Campo de visão

90° × 65,4° (H × V)

Min. Distância focal

0,1 m

Abertura

F1.0

Zoom digital

×2, ×4

Módulo ótico

Sensor de imagem

1/2,7" CMOS de varrimento progressivo

Resolução

5 MP, 2688 × 1944

Min. Iluminação

0,0176 Lux @(F2,25, AGC ativado), 0 Lux com infravermelhos

Velocidade do obturador

1 s a 1/100.000 s

Distância focal

2,2 mm

Campo de visão

128,3° (horizontal) x 75,4° (vertical)

Abertura (Intervalo)

F2.25

WDR

120 dB

Efeito de imagem

Fusão de imagens de dois espectros

Mostrar os detalhes do canal ótico no canal térmico

Imagem na imagem

Exibir uma imagem parcial do canal térmico no ecrã completo do canal ótico

Coloração do alvo

Sim. Compatível com os modos «White Hot» e «Black Hot».

Iluminador

Suplemento leve

Híbrido (IR, luz branca ou modo inteligente)

Distância IR

Até 30 m

Alarme sonoro e visual

Gama White Light

Até 30 m

Alarme visual

Sim. Alarme de luz branca com frequências de intermitência ajustáveis

Alarme sonoro

Sim, para dois tipos de alarme sonoro (VCA e exceção de temperatura) 2 alertas de voz predefinidos (um para cada um) 6 alertas de voz personalizados importáveis (6 opções comuns aos dois tipos)

Função inteligente

VCA

4 tipos de regras VCA (travessia de linha, intrusão, entrada na região e saída da região), até um total de 8 regras VCA.

Medição da temperatura

3 tipos de regras de medição de temperatura (ponto, área, linha), num total de 21 regras

Intervalo de temperatura

-20 °C a 150 °C (-4 °F a 302 °F)

Precisão da temperatura

±8 °C (±14,4 °F)

Deteção de incêndio

Detecção dinâmica de incêndios, com capacidade para detetar até 10 pontos de incêndio

Vídeo e áudio

Fluxo principal

Térmico: 25 fps (1280 × 720, 704 × 576, 640 × 512, 320 × 240) Ótica: 50 Hz: 25 fps (2688 × 1944, 2688 × 1520, 1920 × 1080, 1280 × 720) 60 Hz: 30 fps (2688 × 1944, 2688 × 1520, 1920 × 1080, 1280 × 720)

Subcorrente

Térmico: 25 fps (704 × 576, 640 × 512, 320 × 240) Ótica: 50 Hz: 25 fps (704 × 576, 352 × 288) 60 Hz: 30 fps (704 × 480, 352 × 240)

Compressão de vídeo

Fluxo principal: H.265/H.264 Sub-corrente: H.265/H.264/MJPEG

Compressão de áudio

G.722.1/G.711ulaw/G.711alaw/MP2L2/G.726/PCM

Vídeo e imagem

Paletas de cores

17 tipos (Branco incandescente, Preto incandescente, Fusão 1, Arco-íris, Fusão 2, Arco-ferro 1, Arco-ferro 2, Sépia, Cor 1, Cor 2, Fogo gelado, Chuva, Vermelho incandescente, Verde incandescente, Azul escuro, Inverno, Verão)

Rede

Protocolos

IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP

Armazenamento em rede

Armazenamento local em cartão MicroSD/SDHC/SDXC (até 512 GB), NAS (NFS, SMB/CIFS), Reabastecimento Automático pela Rede (ANR)

API

ISAPI, ISUP, SDK da Hikvision e plataforma de gestão de terceiros, Open Network Video Interface (Perfil S, Perfil G, Perfil T, Perfil M), OTAP

Visualização em direto simultânea

Até 20 canais

Nível de utilizador/anfitrião

Até 32 utilizadores, 3 níveis: Administrador, Operador, Utilizador

Segurança

Autenticação de utilizadores (ID e palavra-passe), vinculação de endereços MAC, encriptação HTTPS, IEEE 802.1x (EAP-MD5, EAP-TLS), controlo de acesso, filtragem de endereços IP

Cliente

iVMS-4200, Hik-Connect

Navegador Web

Visualização ao vivo (plug-in permitido): Internet Explorer 11 Visualização ao vivo (sem plug-ins): Chrome 57.0 ou superior, Firefox 52.0 ou superior Serviço local: Chrome 57.0+, Firefox 52.0+

Interface

Entrada de alarme

1, entrada de alarme (0-5 VCC)

Saída de alarme

2, saída de alarme (ações de resposta ao alarme configuráveis)

Ação de Alarme

Gravação em SD/Saída de relé/Captura inteligente/Carregamento via FTP/Integração com e-mail

Entrada de áudio

1, interface de entrada de microfone/entrada de linha de 3,5 mm Entrada de linha: 2 - 2,4 V [p-p], impedância de saída: 1 kΩ ± 10%

Saída de áudio

Nível linear, impedância: 600 Ω

Interface de comunicação

1, interface Ethernet RJ45 autoadaptável de 10 M/100 M. 1, Interface RS-485 (semidúplex)

Potência de saída

12 VCC, máx. 1 W

Geral

Linguagem do cliente Web

32 idiomas Inglês, russo, estónio, búlgaro, húngaro, grego, alemão, italiano, checo, eslovaco, francês, polaco, holandês, português, espanhol, romeno, dinamarquês, sueco, norueguês, finlandês, croata, esloveno, sérvio, turco, coreano, chinês tradicional, tailandês, vietnamita, japonês, letão, lituano, português (Brasil)

Fonte de alimentação

12 VCC ± 25 %, ficha de alimentação coaxial de φ 5,5 mm PoE (802.3at, classe 4)

Consumo de energia

12 VCC ± 25 %: 0,85 A a 1,42 A, máx. 12,8 W PoE (802.3at, classe 4): 42,5 V a 57 V, 0,22 A a 0,3 A, máx. 12,8 W

Temperatura/Humidade de funcionamento

Temperatura: -40 °C a 65 °C (-40 °F a 149 °F) Humidade: 95 % ou menos

Nível de proteção

Norma IP67 TVS 6000V: proteção contra raios, proteção contra picos de tensão, proteção contra transientes de tensão

Dimensões

138,3 mm × 138,3 mm × 121,6 mm

Peso

975,6 g

Tabela de alcance de deteção/Alcance da função inteligente

Intervalo de VCA para seres humanos

24 m

Gama VCA para veículos

60 m

Aprovação

EMC

CE-EMC (EN 55032: 2015, EN 61000-3-2:2019, EN 61000-3-3: 2013+A1:2019, EN 50130-4: 2011+A1: 2014); RCM (AS/NZS CISPR 32: 2015); IC (ICES-003: Edição 7)

Segurança

CB: IEC 62368-1: 2014+A11; CE-LVD: EN 62368-1: 2014/A11: 2017; BIS: IS 13252 (Parte 1): 2010/ IEC 60950-1: 2005 LOA: SANS/IEC 60950-1

Ambiente

CE-RoHS: 2011/65/UE, WEEE: 2012/19/UE, Âmbito de aplicação: Regulamento (CE) n.º 1907/2006

Proteção

IP67: IEC 60529-2013
